型號：GD—HQ—□□ （孔口尺寸）

用途

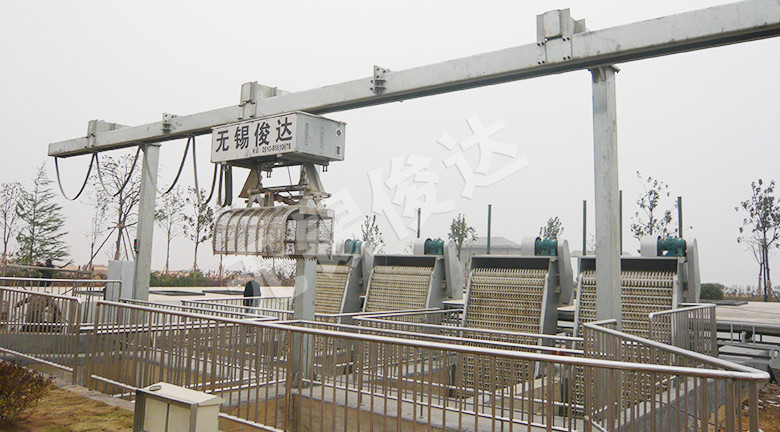

回轉式清污機是一種用于清除水中固體懸浮物 的粗格柵設備，本裝置可以連續自動清除水中的 固體懸浮物，設計合理、結構簡單、運轉安全、可靠、自動化程度高，可廣泛應用于城市污水處 理、自來水廠取水口、雨水泵站、發電廠冷卻水 等大流量的水處理場所。

設備組成
回轉式清污機主要由驅動變 速裝置、機架、主軸、傳動導 輪、支撐輪、柵條、托渣板、齒 耙及牽引鏈等組成。

工作原理
回轉式清污機由驅動機構驅動主軸旋轉，主軸兩側的鏈輪使鏈條作回轉運動，在環形鏈條上均布齒耙，齒耙間距與格柵柵距交錯并列。回轉運動時移動齒耙插入固定柵條間隙中上行，將格柵截留下的懸浮物（柵渣）刮至平臺上端的卸料處，并由卸污機構將柵渣卸至輸送機或貯渣容器內，水流流過格柵，整個工作狀態連續循環進行。
